集放鏈懸掛鏈噴涂線的組成結構
閱讀量：3608發表時間：2022-09-07來源：作者：佚名

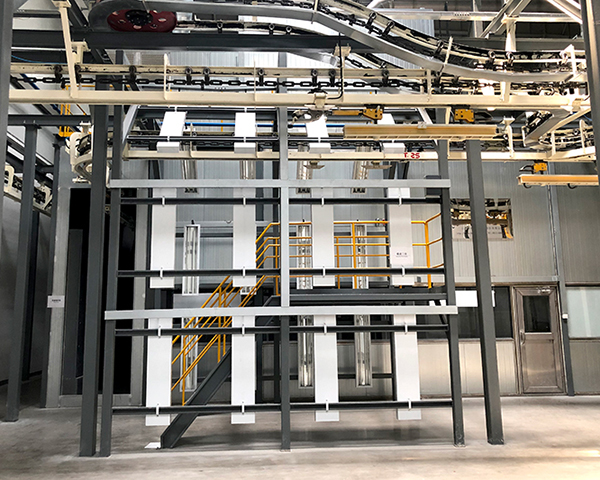

大部分不規則、體積大的工件都要采用積放式進行涂裝作業，而輸送生產線需按照工藝流程和節拍自動程序控制，輸送路徑、速度和節拍可調。積放式懸掛輸送系統組成：由積放軌道、牽引鏈條、載荷小車、驅動裝置、張緊裝置、道岔、鋼結構、急停開關和控制系統組成。
懸掛式噴漆線，提升 噴涂車間生產效率及產品品質
深圳巨豪自動化設備有限公司整廠規劃懸掛式噴漆線，工件自轉，大批量追蹤噴漆，A級涂裝品質，含流平，表干工序，懸掛式噴漆線，
載荷小車也是必不可少的，額定載荷≥100kg。精密鑄鋼件的車體，不少于10輛，小車上設有接灰盤。載荷小車帶著工件通過牽引鏈條輸送系統上下線，自動傳輸?shù)礁鞴の弧］斔拖到y(tǒng)經噴漆房、烘房、膩子間等房體，工作環境有漆霧、粉塵或高溫等，要求系統在以上環境下運行穩定，易于清理、打掃。
在噴涂工位、填刮膩子工位和膩子打磨工位配置活動工作臺，承受重量≥150kg。地面配置輸送小車5輛，車體規格尺寸（長×寬×高）mm：1000×1000×500，承載裝置可勻速旋轉，最大承受重量150kg。
噴涂機器人作為噴涂生產線的核心組成部分，噴涂設備的兼容性、互換性強能能夠?qū)崿F(xiàn)3.2m*2、1.6m*2兩種規格不同尺寸陰極板自動化表面油污清洗、烘干、涂層位置表面預處理、自動翻面雙面噴涂、快速烘干、自動上下料。生產線速度不小于12塊/小時。
自動噴涂設備能實現手動、自動兩種控制，運行安全、可靠、平穩、故障率低；設備上能對各種故障有明確的中文報警顯示，當設備發生故障后可以人工干預設備繼續完成后續工作，可以根據不同產品尺寸要求對噴涂程序進行調用、編輯和修改。
